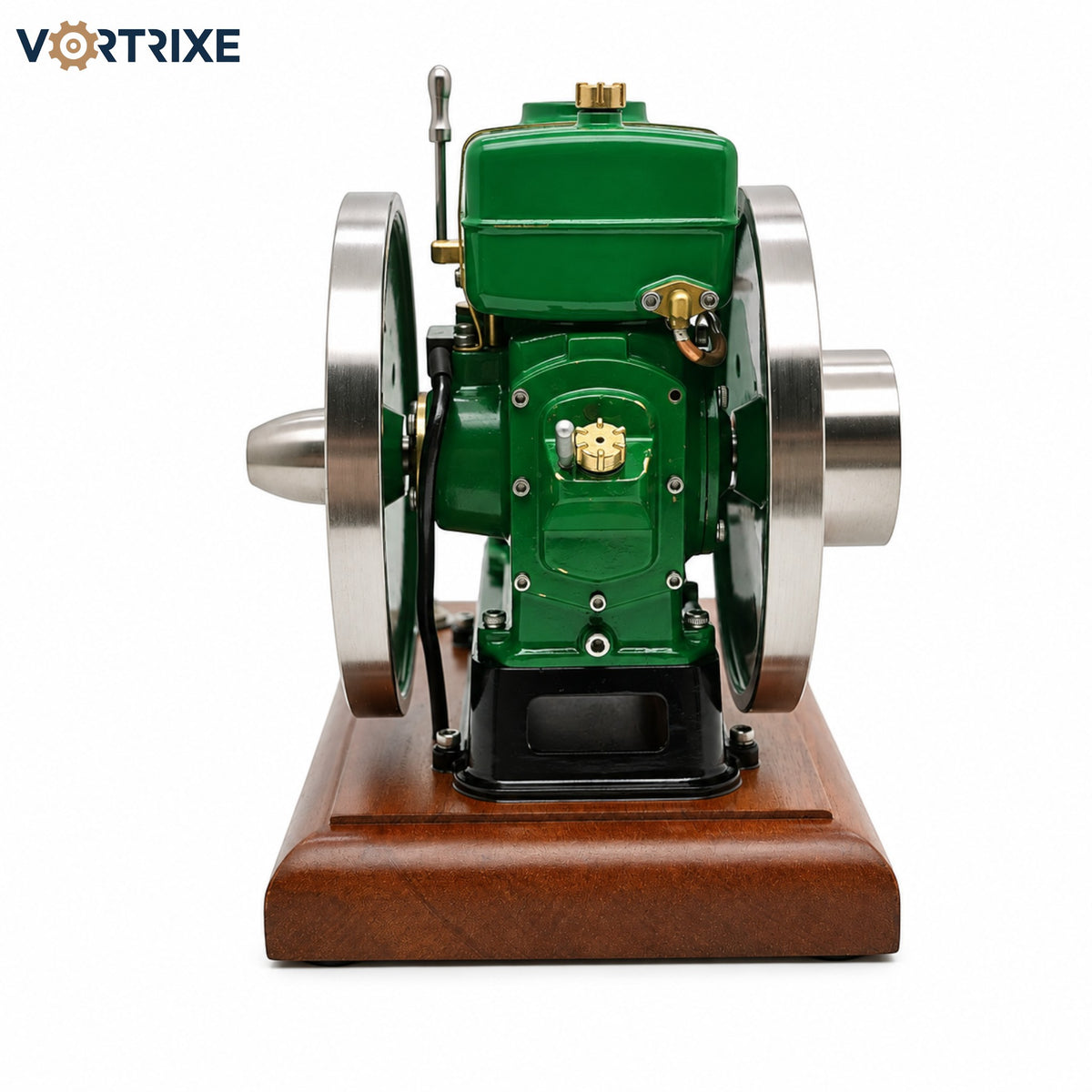

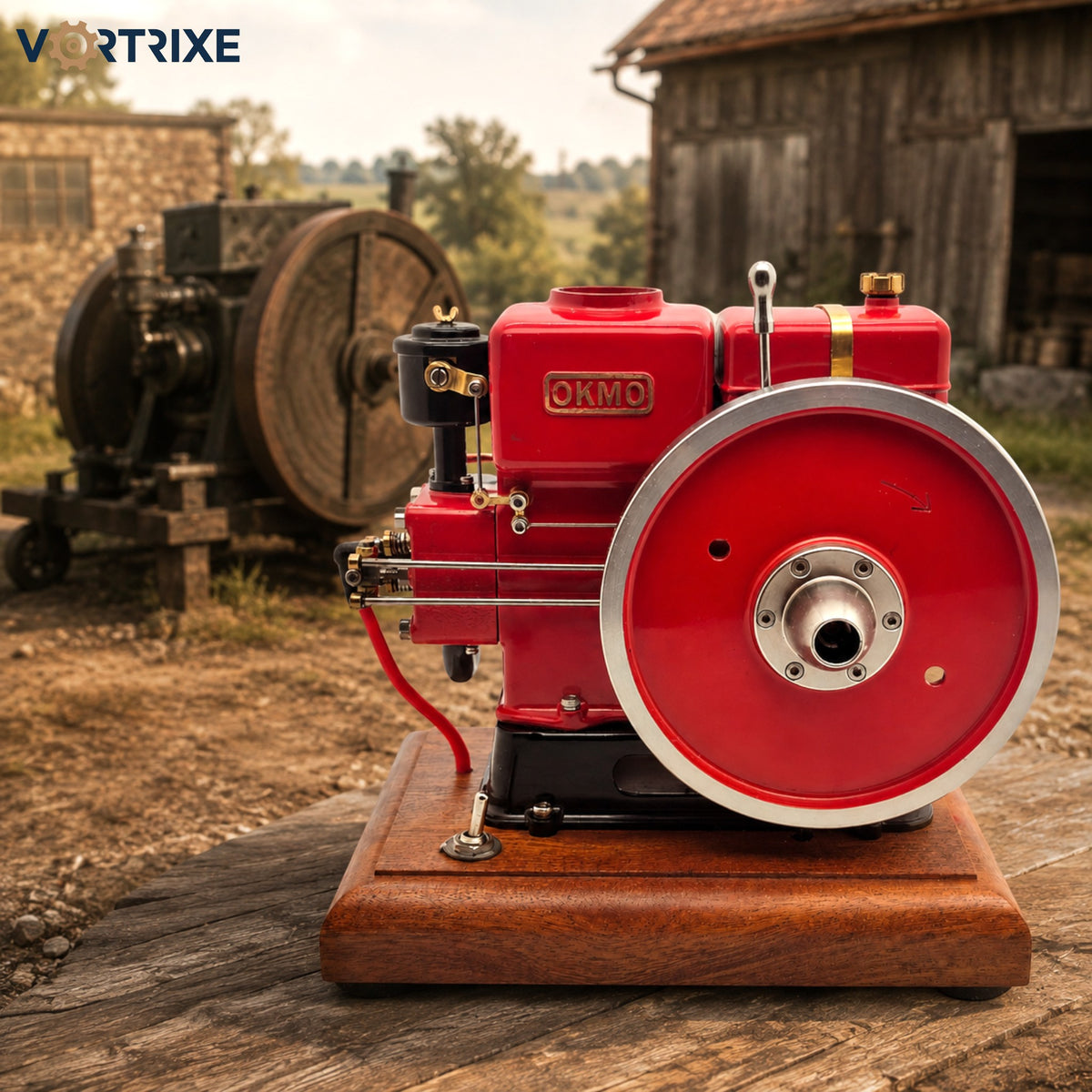

VORTRIXE & OKMO 916 Modèle de moteur à essence vintage avec pompe à huile indépendante et cylindre honé

OKMO 916 : L’histoire d’un moteur monocylindre quatre temps de bureau au caractère Deutz d’antan

Lorsque des sources sérieuses consacrées à l’histoire des moteurs mentionnent « Deutz 916 », elles ne font pas référence à un moteur automobile ou de camion moderne. Ce nom renvoie à une machine industrielle bien plus ancienne : le Deutz MAH 916, un moteur diesel horizontal monocylindre à quatre temps avec un alésage et une course d’environ 120 × 160 mm, une cylindrée d’environ 1,81 litre et une puissance de l’ordre de 16–18 ch à environ 1 300–1 500 tr/min, selon la version et la source.

Ces moteurs appartenaient à l’univers des moteurs stationnaires, des machines agricoles, des pompes, des générateurs et des équipements d’atelier— un univers caractérisé par la fonte, de lourds volants d’inertie, une simplicité mécanique et des machines conçues pour fonctionner pendant des décennies.

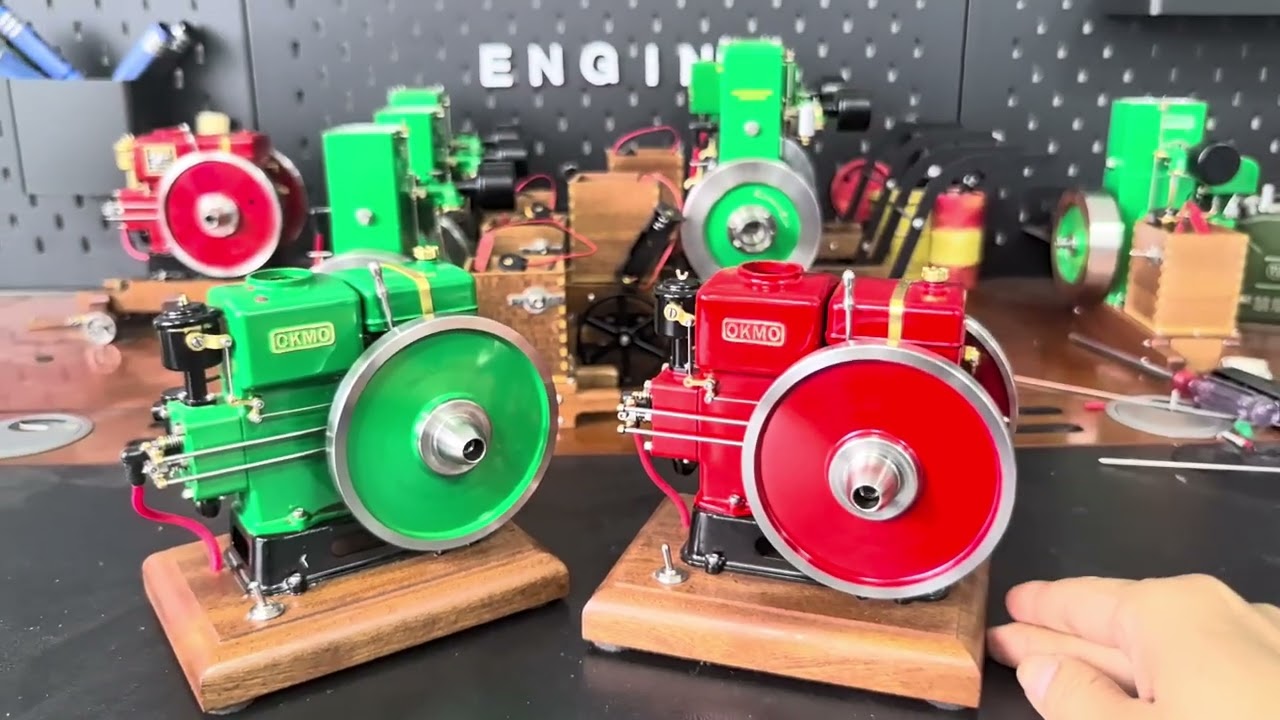

Le OKMO 916 n’est pas une reproduction à essence littérale à l’échelle 1:X du MAH 916. Si c’était le cas, il prendrait la forme d’un moteur horizontal inhabituellement long, peu pratique en tant que modèle de bureau.

Le OKMO 916 adopte plutôt une approche plus familière dans l’univers des moteurs miniatures : il reprend le langage mécanique et la philosophie des sous-systèmes des anciens moteurs stationnaires monocylindres Deutz, notamment ceux de la famille MAH 914/916, et adapte ces concepts aux contraintes pratiques d’un petit modèle fonctionnel.

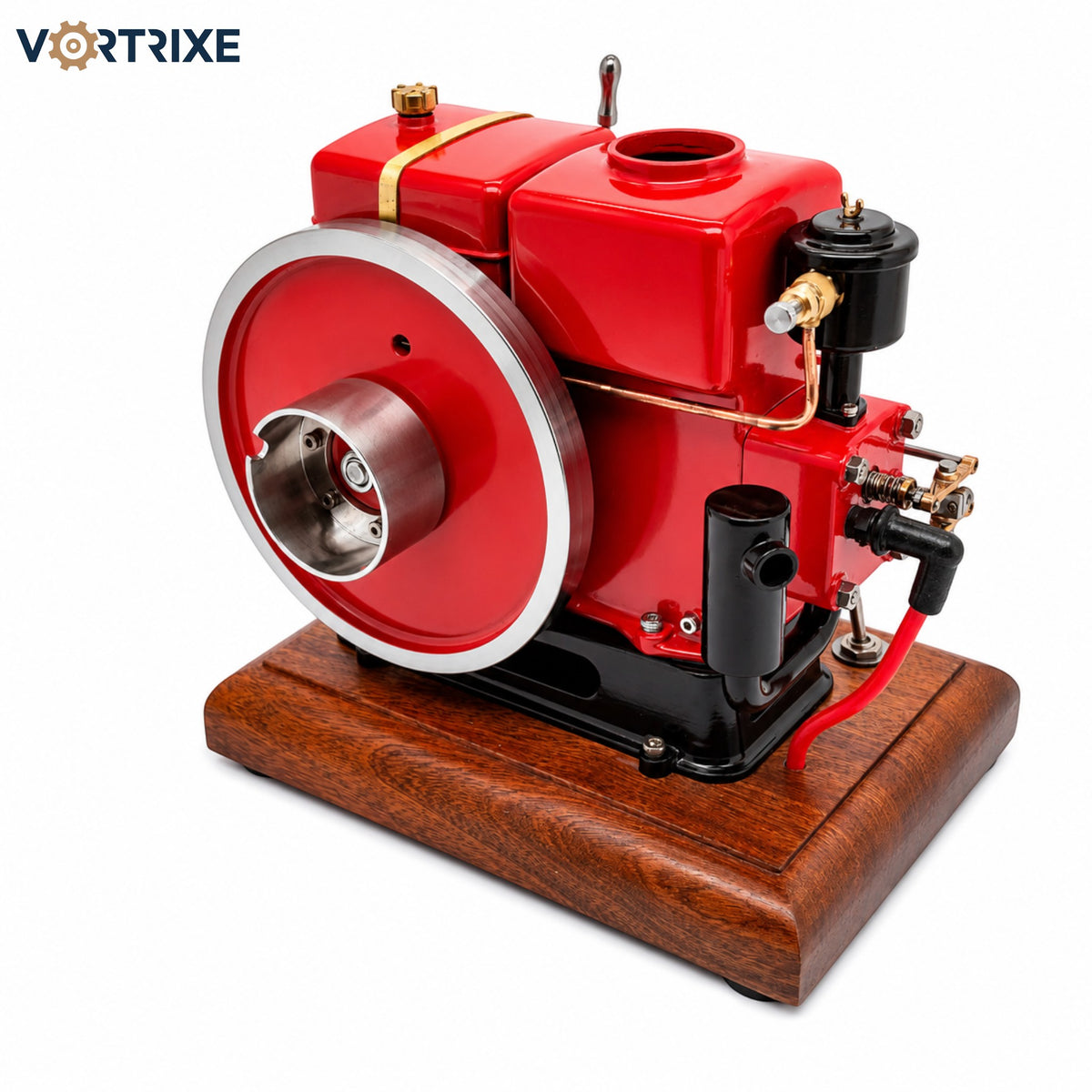

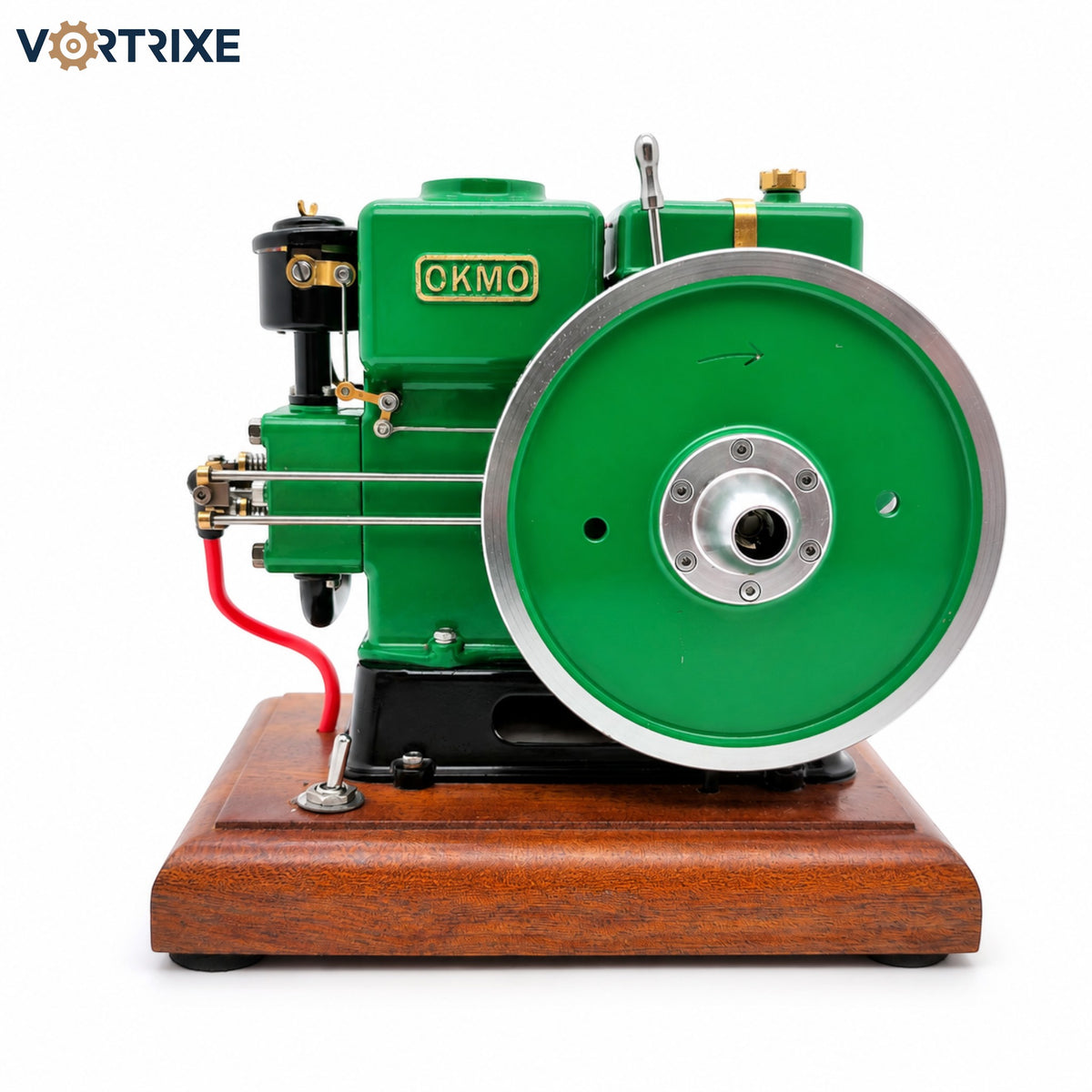

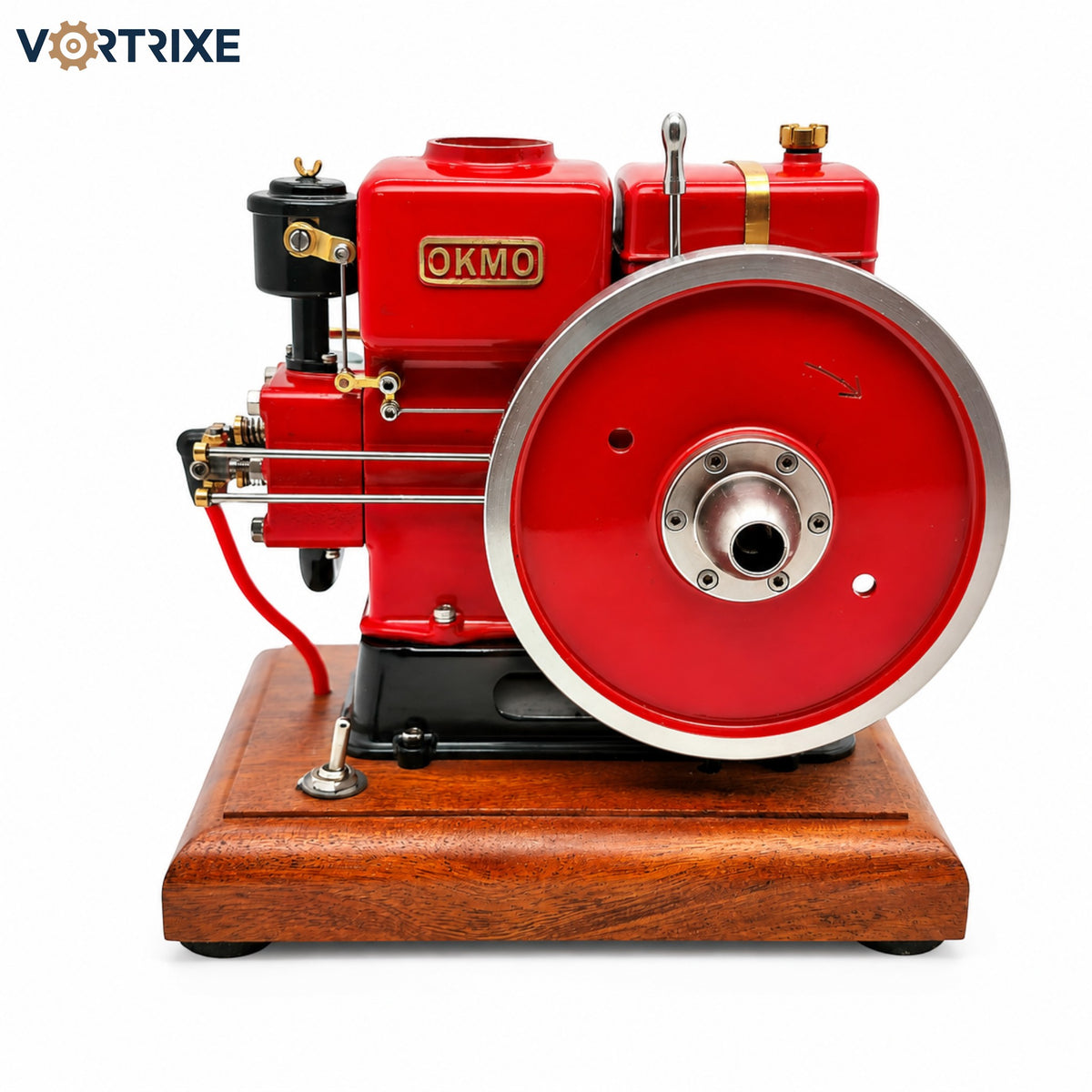

Le résultat est un moteur à essence quatre temps compact, vertical et refroidi par eau, conçu pour fonctionner sur un bureau tout en conservant une grande partie du caractère des anciennes machines industrielles.

1) À quoi fait référence « 916 » ? Le contexte historique

1.1 Du moteur quatre temps d’Otto à l’esthétique industrielle des volants d’inertie

Les origines de Deutz remontent à 1864, lorsque N. A. Otto & Cie fut fondée à Cologne. L’entreprise est largement associée aux débuts de la fabrication commerciale de moteurs à combustion interne.

En 1876, Nikolaus August Otto développa le moteur expérimental à quatre temps qui allait devenir l’un des jalons majeurs de l’histoire du moteur à combustion interne. Les premiers moteurs de cette époque étaient généralement des machines lentes alimentées au gaz, dont les principes de conception se sont ensuite largement diffusés dans la production de moteurs industriels.

Cette lignée technique a finalement donné naissance à plusieurs caractéristiques visuelles et mécaniques que les passionnés associent immédiatement aux moteurs stationnaires classiques :

• De grands et lourds volants d’inertie, utilisant l’inertie de rotation pour lisser les longs intervalles entre les temps moteurs d’un monocylindre.
• Une construction en fonte et des surfaces de cylindre remplaçables ou usinables, privilégiant la durabilité et la facilité d’entretien.
• De véritables systèmes de lubrification et de refroidissement, même sur des moteurs stationnaires relativement simples.
• Une régulation mécanique de la vitesse et de la charge, essentielle lorsqu’un moteur entraînait par courroie des équipements tels que des pompes, générateurs, moulins ou batteuses.

Cette combinaison de mécanique apparente, de simplicité fonctionnelle et de construction industrielle massive a créé une esthétique qui reste immédiatement reconnaissable aujourd’hui.

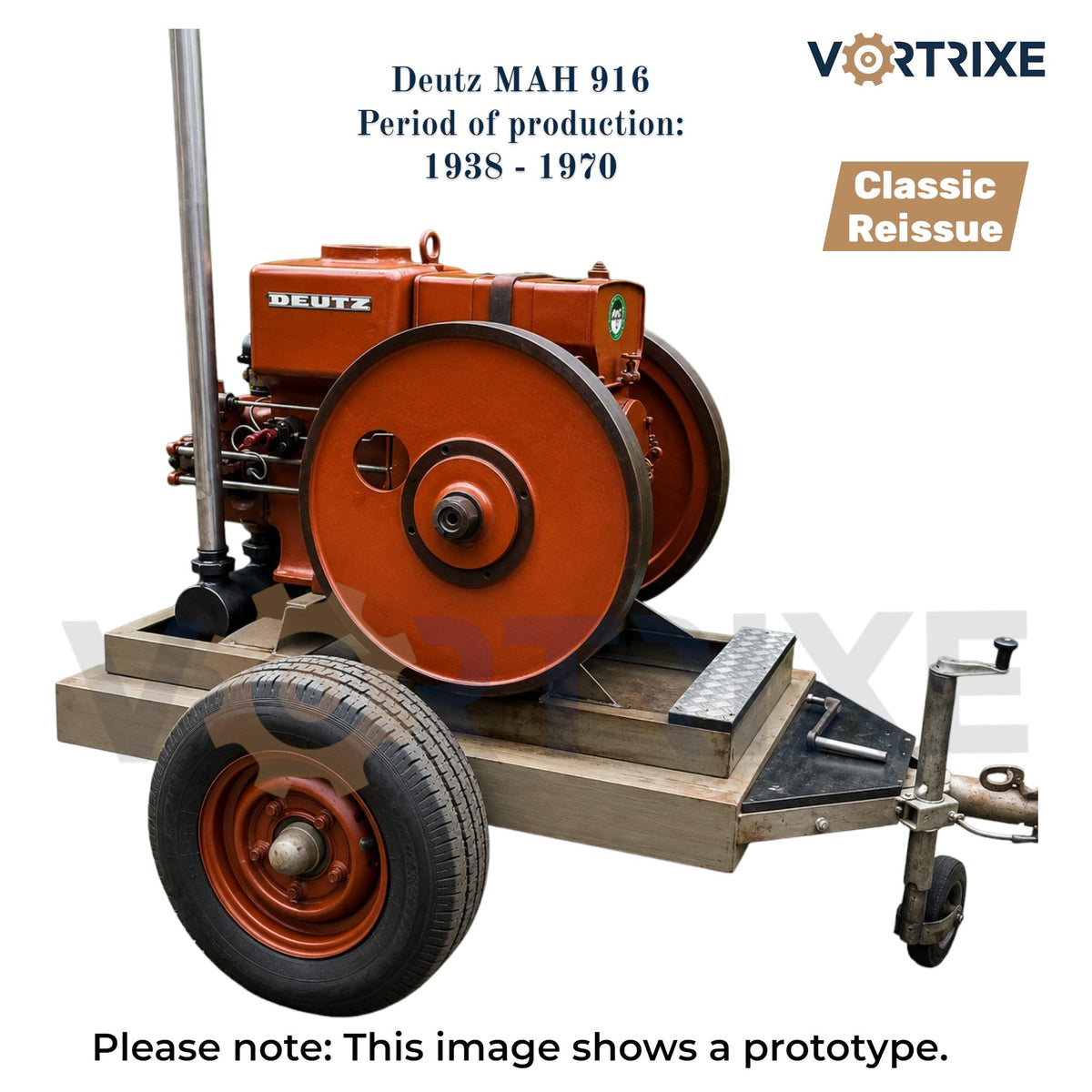

1.2 Le MAH 916 : le moteur historique derrière ce numéro

Parmi les anciens moteurs stationnaires Deutz, le MAH 916 est l’un des modèles clairement identifiables dans la documentation conservée et les archives de passionnés.

Les spécifications typiques comprennent :

• Alésage × Course : 120 × 160 mm
• Cylindrée : environ 1,81 L
• Puissance : environ 16 ch à approximativement 1 300 tr/min, d’autres valeurs pouvant apparaître selon la version
• Configuration : monocylindre horizontal
• Cycle : quatre temps
• Carburant : diesel
• Allumage : allumage par compression
• Refroidissement : refroidissement liquide, les anciens moteurs stationnaires ayant également largement recours à des systèmes simples de refroidissement de type évaporatif

Visuellement, les moteurs de cette famille sont immédiatement reconnaissables grâce à leurs grands volants d’inertie, leurs imposants carters et couvercles latéraux, leurs fixations apparentes, leurs réservoirs ou bacs de refroidissement surélevés, ainsi qu’à leur allure industrielle lourde et caractéristique.

Pour cette raison, la désignation « 916 » du modèle OKMO peut raisonnablement être interprétée comme un clin d’œil stylistique à l’époque des moteurs stationnaires monocylindres Deutz, plutôt que comme l’affirmation qu’il s’agit d’une reproduction à l’échelle dimensionnellement fidèle du MAH 916.

2) Inspiration d’origine vs. OKMO 916 : à quel point sont-ils réellement similaires ?

Alors, à quel point est-il proche de l’original ?

Visuellement, le OKMO 916 se décrit mieux comme une interprétation du caractère et du langage mécanique des anciens moteurs stationnaires, plutôt que comme une reproduction à l’échelle.

C’est dans la philosophie d’ingénierie que la ressemblance devient réellement intéressante.

Le modèle conserve des caractéristiques telles qu’un refroidissement par eau dédié, un circuit de lubrification indépendant, une jauge d’huile, un point de vidange, une conception de chemise de cylindre permettant l’entretien, de grands volants d’inertie et des réglages mécaniques facilement accessibles.

En d’autres termes, il ne se contente pas de reproduire la silhouette d’un ancien moteur. Il tente de transposer une partie de la rigueur d’ingénierie d’un moteur stationnaire grandeur nature à l’échelle d’un bureau.

3) Les détails dont les passionnés de moteurs miniatures voudront vraiment parler

3,6 cm³ conçus sérieusement : alésage de 16 mm × course de 19 mm

Une cylindrée de seulement 3,6 cm³ peut sembler minuscule, mais la cylindrée seule ne détermine pas si un moteur donne l’impression d’être un véritable modèle mécanique.

Ce qui compte, c’est la manière dont les surfaces de fonctionnement sont conçues.

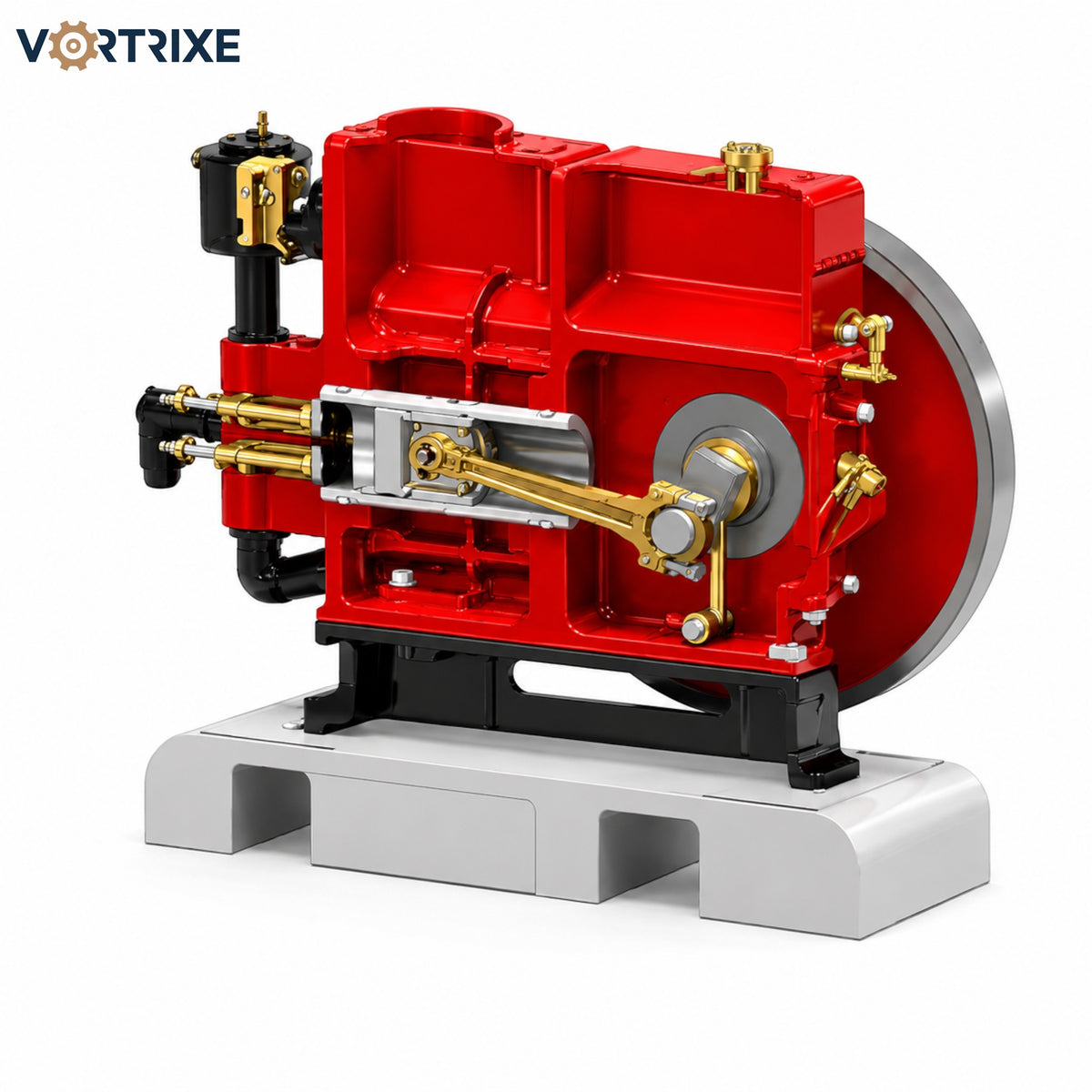

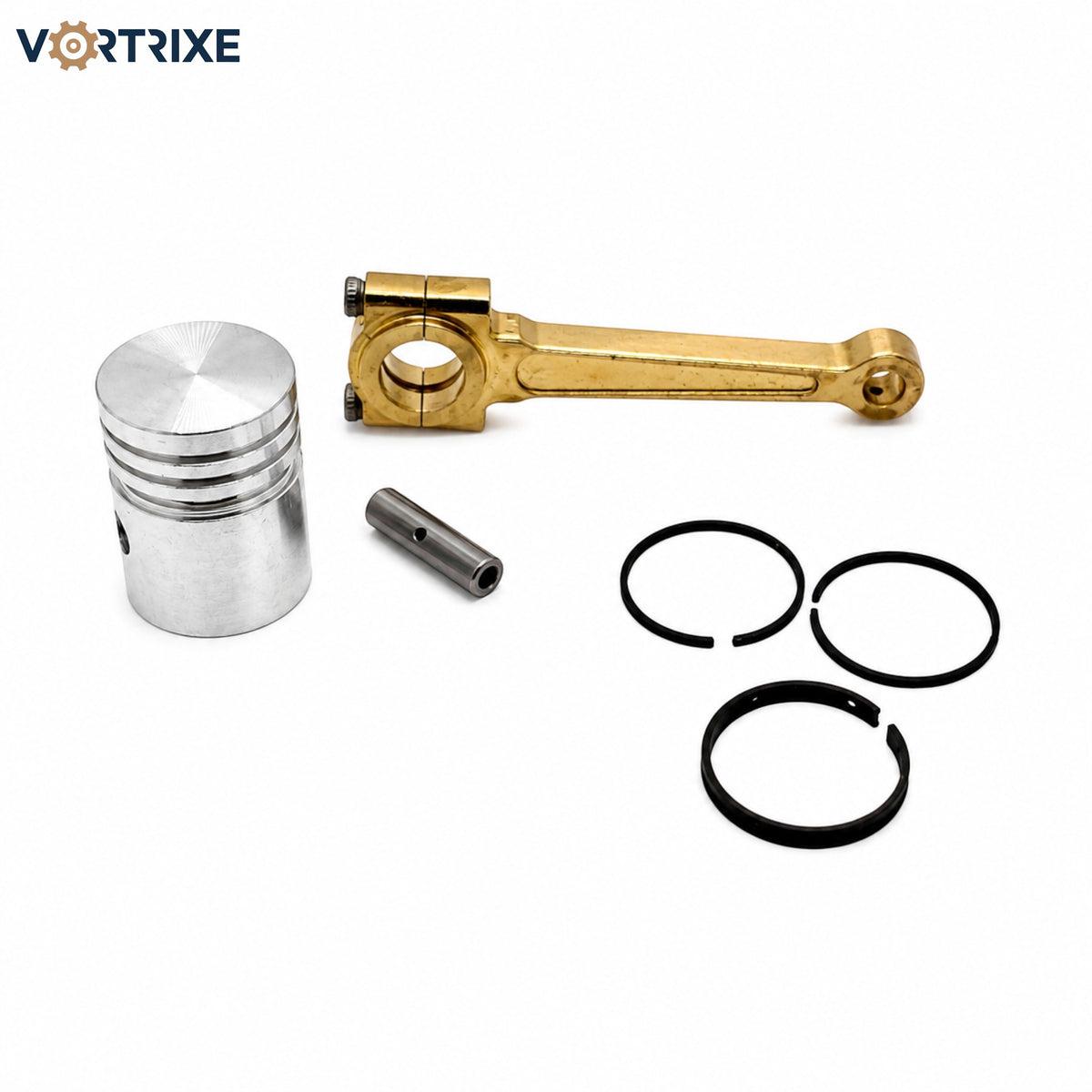

Le OKMO 916 utilise une chemise de cylindre en fonte honée avec précision et des segments de piston métalliques. C’est un détail important pour toute personne connaissant les moteurs miniatures fonctionnels.

Plutôt que de reposer uniquement sur une surface de cylindre revêtue ou simplifiée, l’association d’une chemise en fonte honée et de segments métalliques conventionnels confère au moteur une architecture de combustion interne beaucoup plus traditionnelle.

C’est exactement le type de détail qui donne à un moteur miniature l’impression d’être moins un objet d’exposition animé et davantage une véritable machine pouvant être entretenue.

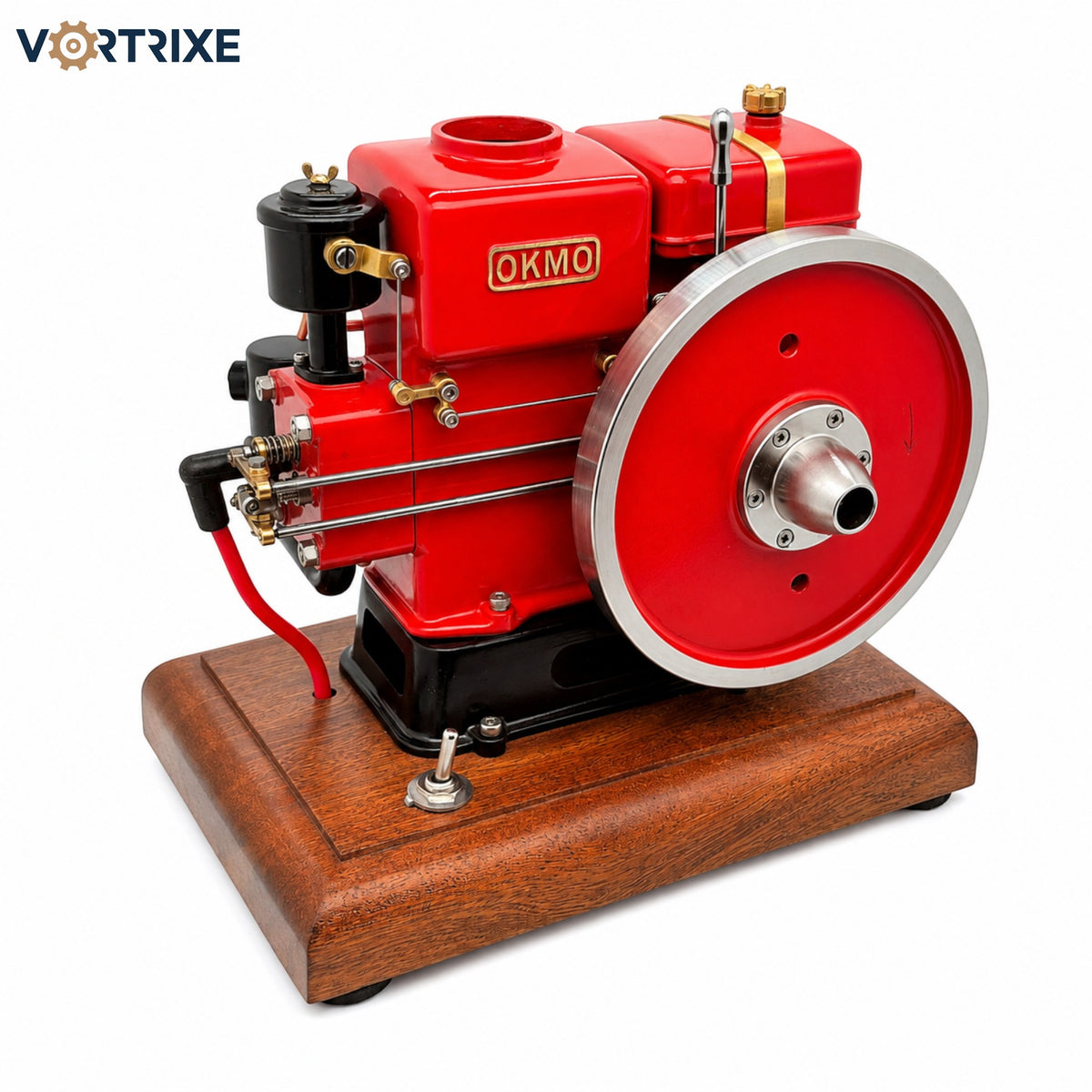

Un véritable système de lubrification : pompe à huile à piston → conduits d’huile internes → vilebrequin et bielle

L’une des caractéristiques les plus intéressantes du OKMO 916 est que la lubrification n’est pas traitée comme un simple détail secondaire.

Des conduits d’huile dédiés sont intégrés au vilebrequin et à la bielle, le lubrifiant étant fourni par une pompe à huile de type piston.

L’huile est ajoutée par l’ouverture de la jauge située à l’arrière du moteur, en utilisant de l’huile 5W-40 ou de l’huile pour moteur quatre temps, et le lubrifiant usagé peut ensuite être vidangé par le bouchon de vidange d’huile arrière.

Cette routine d’entretien se rapproche bien davantage de celle d’un véritable moteur que le simple fait d’ajouter quelques gouttes d’huile sur des roulements exposés avant utilisation.

Pour les collectionneurs passionnés de mécanique, il s’agit peut-être de l’un des aspects les plus intéressants de l’ensemble du modèle.

Un refroidissement par eau qui a une véritable fonction

Le système de refroidissement est fonctionnel et non purement décoratif.

Le moteur utilise un système de refroidissement par eau avec réservoir, et de l’eau de refroidissement doit être ajoutée avant utilisation puis vidangée ensuite pour le stockage.

Pour un modèle monocylindre quatre temps réellement fonctionnel, cela apporte au moteur nettement plus de caractère mécanique que le simple usinage d’ailettes de refroidissement sur le cylindre.

Un système complet d’allumage et de démarrage

Le système de démarrage et d’allumage comprend :

• Allumage par impulsion CDI
• Bougie filetée 3/16-40
• 1 × pile AA 1,5 V
• Démarrage manuel
• Tige de démarrage pour perceuse électrique
• Carburateur réglable
• Tringlerie d’accélérateur

Le pointeau du carburateur est préréglé en usine, mais peut toujours être ajusté avec précision afin de s’adapter à différentes conditions d’utilisation ou caractéristiques de carburant.

Cette possibilité de réglage est importante, car la mise au point fait partie du plaisir d’utiliser un véritable moteur miniature fonctionnel.

Vous ne vous contentez pas d’appuyer sur un bouton et de regarder une animation—vous faites fonctionner un véritable moteur miniature à combustion interne.

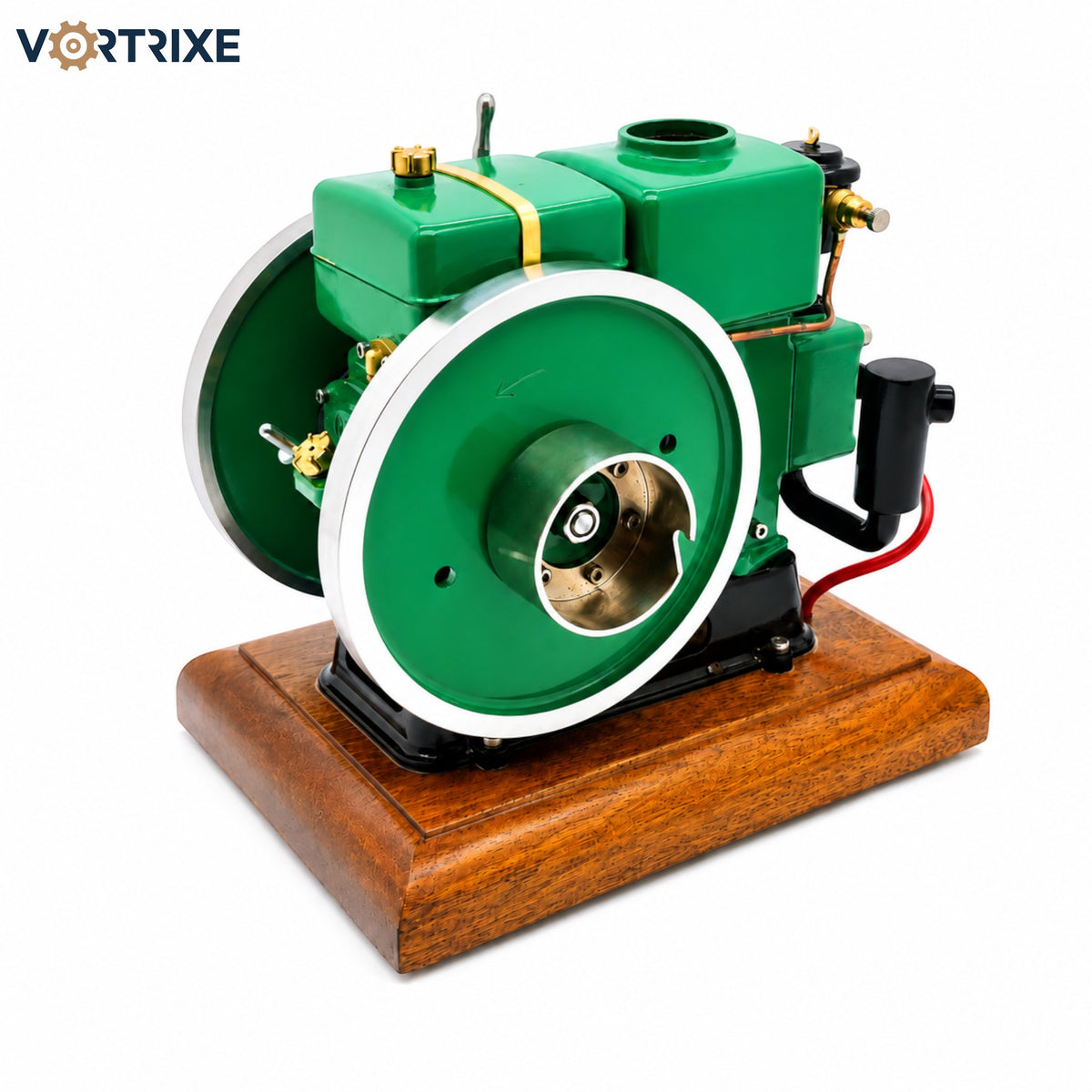

Deux volants d’inertie en acier inoxydable : à la fois spectacle visuel et physique appliquée

Un moteur monocylindre quatre temps ne produit qu’un seul temps moteur toutes les deux rotations du vilebrequin.

L’inertie du volant devient donc particulièrement importante.

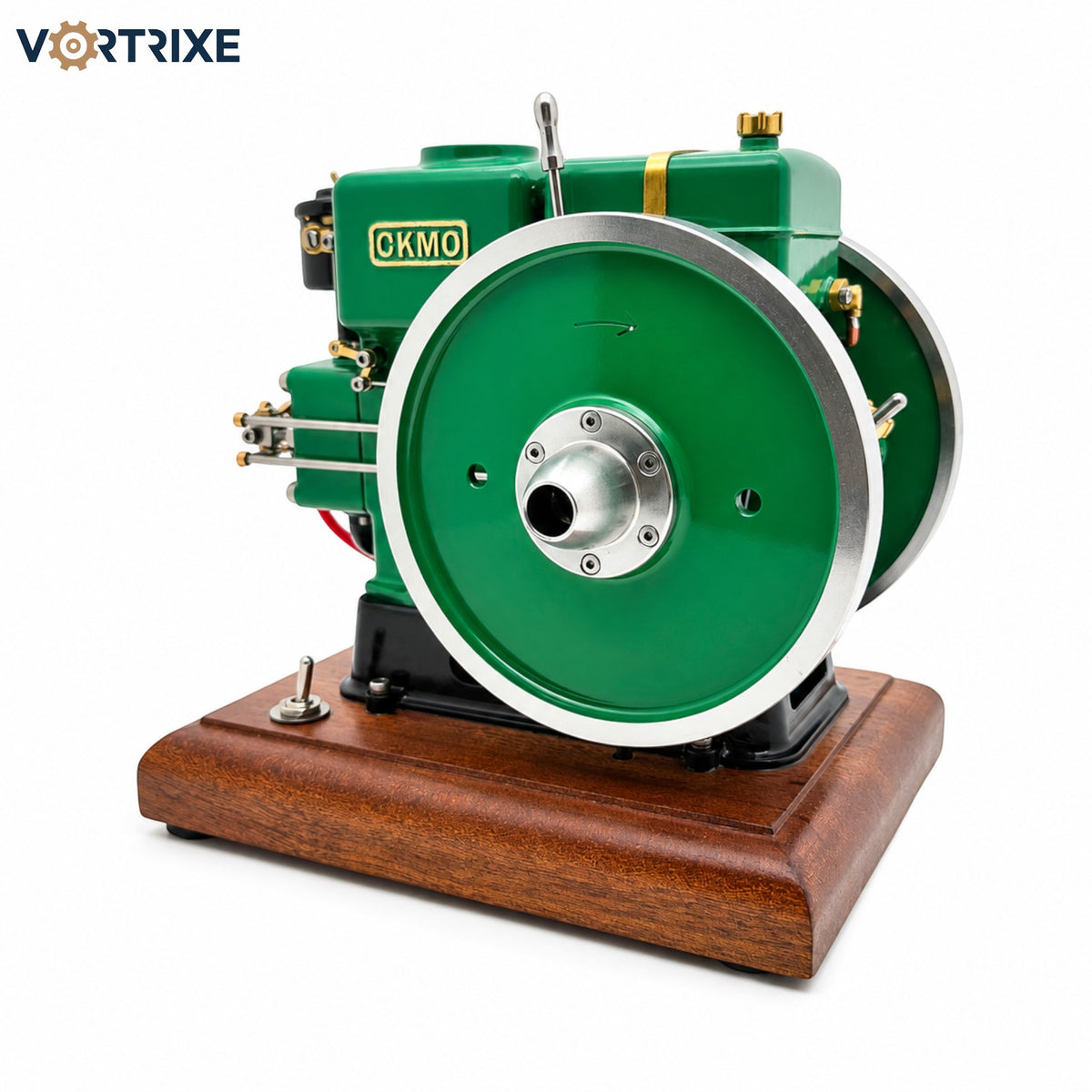

Le OKMO 916 utilise deux volants d’inertie en acier inoxydable, augmentant l’inertie de rotation afin d’aider le vilebrequin à traverser les temps sans combustion et permettant au moteur de maintenir un ralenti plus lent et plus régulier.

Et, bien sûr, il existe une autre raison pour laquelle les passionnés aiment les grands volants d’inertie :

Peu de choses sont plus belles sur un moteur de bureau qu’une paire de roues polies tournant lentement tandis que le mécanisme des soupapes et celui du vilebrequin travaillent à leurs côtés.

C’est tout le charme des anciens moteurs stationnaires, en miniature.
